दीन 961 हेक्स बोल्ट

डीआईएन 961 - हेक्स कैप स्क्रू, मैट्रिक फाइन थ्रेड - पूर्ण थ्रेड

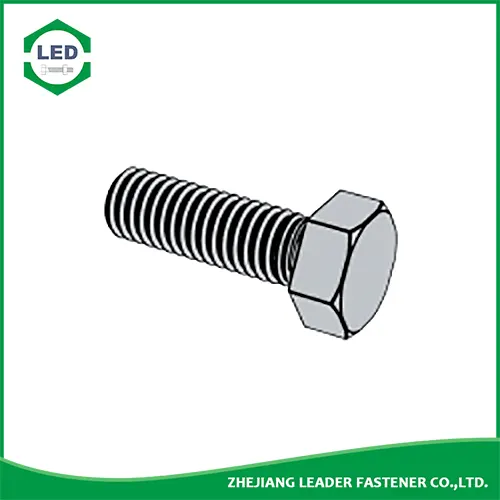

लीडर-फास्टनर® दीन 961 हेक्स बोल्टपूरी तरह से थ्रेडेड हैं और इसमें महीन या अतिरिक्त महीन बाहरी मशीन स्क्रू थ्रेड हैं (थ्रेड से थ्रेड की दूरी मोटे धागों की तुलना में कम है)। आईएसओ 8675 के समान आयाम वाले, टैप किए गए छेद और नट्स के साथ उपयोग करें। कक्षा 8.8 और 10.9 स्टील उपलब्ध हैं; जस्ता चढ़ाना जंग संरक्षण प्रदान करता है जबकि सादा खत्म अनप्लेटेड होता है और जंग लग सकता है। क्लास 8.8 और 10.9 की थ्रेड टॉलरेंस प्लेन फिनिश के लिए 6g और प्लेटेड के लिए 6h है; दाहिने हाथ के धागे मानक हैं। कभी-कभी हेक्स हेड बोल्ट और टैप बोल्ट कहा जाता है, बोल्ट की लंबाई को सिर के नीचे से टिप तक मापा जाता है।डीआईएन 961 हेक्स हेड कैप स्क्रूआईएसओ 8675 और जेआईएस बी1180 के समान हैं। तुलना के लिए, DIN 960 आंशिक रूप से पिरोया गया है और DIN 933 पूरी तरह से पिरोया गया है लेकिन इसमें मोटे धागे हैं।

लीडर-फास्टनर® डीआईएन 961 - 1990 हेक्सागोन हेड बोल्ट ठीक पिच थ्रेड के साथ€”उत्पाद ग्रेड ए और बी

पेंच धागा डी			एम8	एम10	एम12	एम14	एम16	एम18	एम20	एम 22	एम24
P	पिच	महीन धागा-1	1	1	1.5	1.5	1.5	2	1.5	2	2
		महीन धागा-2	-	1.25	1.25	-	-	1.5	2	1.5	1.5
a	मैक्स		3	3.75	4.5	4.5	4.5	6	6	6	6
c	मिनट		0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2
	मैक्स		0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8
da	मैक्स		9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4
dw	ग्रेड ए	मिनट	11.6	15.6	17.4	20.5	22.5	25.3	28.2	30	33.6
	ग्रेड बी	मिनट	11.4	15.4	17.2	20.1	22	24.8	27.7	29.5	33.2
e	ग्रेड ए	मिनट	14.38	18.9	21.1	24.49	26.75	30.14	33.53	35.72	39.98
	ग्रेड बी	मिनट	14.2	18.72	20.88	23.91	26.17	29.56	32.95	35.03	39.55
k	नाम मात्र का आकार		5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
	ग्रेड ए	मिनट	5.15	6.22	7.32	8.62	9.82	11.28	12.28	13.78	14.78
		मैक्स	5.45	6.58	7.68	8.98	10.18	11.72	12.72	14.22	15.22
	ग्रेड बी	मिनट	5.06	6.11	7.21	8.51	9.71	11.15	12.15	13.65	14.65
		मैक्स	5.54	6.69	7.79	9.09	10.29	11.85	12.85	14.35	15.35
k1	मिनट		3.54	4.28	5.05	5.96	6.8	7.8	8.5	9.6	10.3
r	मिनट		0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8
s	अधिकतम = नाममात्र आकार		13	17	19	22	24	27	30	32	36
	ग्रेड ए	मिनट	12.73	16.73	18.67	21.67	23.67	26.67	29.67	31.61	35.38
	ग्रेड बी	मिनट	12.57	16.57	18.48	21.16	23.16	26.16	29.16	31	35
प्रति 1000 स्टील उत्पादों का वजन (एक किलो)			-	-	-	-	-	-	-	-	-

पेंच धागा डी			एम27	एम 30	एम33	एम36	एम39	एम42	एम45	एम48	एम52
P	पिच	महीन धागा-1	2	2	2	3	3	3	3	3	3
		महीन धागा-2	-	-	-	-	-	-	-	-	-
a	मैक्स		6	6	6	9	9	9	9	9	9
c	मिनट		0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
	मैक्स		0.8	0.8	0.8	0.8	1	1	1	1	1
da	मैक्स		30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
dw	ग्रेड ए	मिनट	-	-	-	-	-	-	-	-	-
	ग्रेड बी	मिनट	38	42.7	46.6	51.1	55.9	59.9	64.7	69.4	74.2
e	ग्रेड ए	मिनट	-	-	-	-	-	-	-	-	-
	ग्रेड बी	मिनट	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	नाम मात्र का आकार		17	18.7	21	22.5	25	26	28	30	33
	ग्रेड ए	मिनट	-	-	-	-	-	-	-	-	-
		मैक्स	-	-	-	-	-	-	-	-	-
	ग्रेड बी	मिनट	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
		मैक्स	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k1	मिनट		11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	मिनट		1	1	1	1	1	1.2	1.2	1.6	1.6
s	अधिकतम = नाममात्र आकार		41	46	50	55	60	65	70	75	80
	ग्रेड ए	मिनट	-	-	-	-	-	-	-	-	-
	ग्रेड बी	मिनट	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1
प्रति 1000 स्टील उत्पादों का वजन (एक किलो)			-	-	-	-	-	-	-	-	-

सामग्री:

ए) स्टील, संपत्ति वर्ग (सामग्री): d≤39mm: 5.6,8.8,10.9; डी> 39 मिमी: समझौते के अधीन। मानक दीन आईएसओ 898-1
बी) स्टेनलेस स्टील, संपत्ति वर्ग (सामग्री): d≤20mm：A2-70，A4-70; 20 मिमी 39 मिमी: समझौते के अधीन। मानक दीन 267-11
सी) अलौह धातु, संपत्ति वर्ग (सामग्री): समझौते के अधीन। मानक दीन 267-18
नोट: डीआईएन आईएसओ 898-1 और डीआईएन 267-11 में निर्दिष्ट संपत्ति वर्ग को दर्शाने के लिए उपयोग किए जाने वाले प्रतीकों का उपयोग एम39 से ऊपर के आकार के लिए भी किया जा सकता है, बशर्ते कि तैयार उत्पाद में विशेष प्रतीक को निर्दिष्ट सभी गुण हों।
