लीडर-फास्टनर® डीआईएन 931 हेक्स बोल्ट का निर्माता और वितरक है। हमारे पास उत्पादन संयंत्रों, निर्यात विभाग में निवेश करने और आपकी आवश्यकताओं को पूरा करने के लिए एक गुणवत्ता नियंत्रण टीम और केंद्र होने से लेकर सेवा की पूरी श्रृंखला है। हम गुणवत्ता को कंपनी का जीवन मानते हैं। हम पहली नीति के रूप में अच्छी गुणवत्ता में बने रहते हैं और अंतरराष्ट्रीय मानक के अनुसार गुणवत्ता नियंत्रण और निरीक्षण प्रणाली का एक सेट स्थापित किया है। हमने उत्पादन, परिवहन और बिक्री के हर पाठ्यक्रम में ISO9001 गुणवत्ता गारंटी प्रणाली लागू की है। हमें उम्मीद है कि हम निकट भविष्य में गुणवत्ता, नाइट सेवा और प्रतिस्पर्धी मूल्य में शीर्ष पर रहकर आपके व्यवसाय में भागीदार बन सकते हैं और आपके मित्र भी बन सकते हैं।

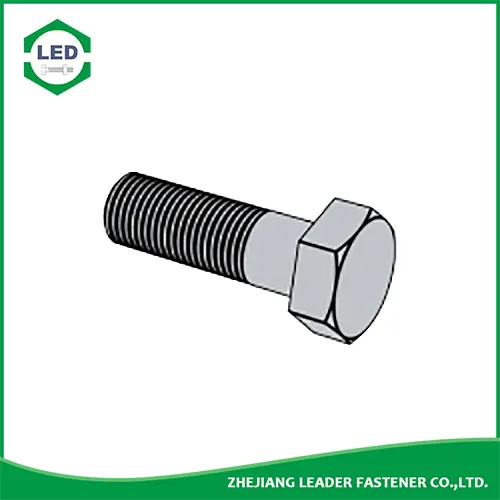

लीडर-फास्टनर® हेक्सागोन बोल्ट डीआईएन 931 के लिए बनाए गए हैं, और एक षट्भुज के आकार के सिर के साथ आंशिक रूप से थ्रेडेड फास्टनर हैं जो आमतौर पर स्पैनर या सॉकेट टूल के साथ तय होते हैं। मशीन के धागे को होस्ट करते हुए, ये बोल्ट नट के साथ या पहले से टैप किए गए छेद के भीतर उपयोग के लिए उपयुक्त हैं।दीन 931 हेक्स हेड बोल्टएक हेक्स सिर, बाहरी मशीन पेंच धागे हैं और मोटे धागे के साथ आंशिक रूप से पिरोया गया है। इन बाहरी रूप से रिंच किए गए बोल्ट का उपयोग नट और आंतरिक रूप से थ्रेडेड छेद के साथ किया जाता है। आईएसओ 4014 के समान आयाम, वे कक्षा 8.8, 10.9 और 12.9 स्टील में उपलब्ध हैं; स्टेनलेस स्टील में, अधिकांश क्लास 70 (A2-70, A4-70) हैं, कुछ क्लास 80 (A4-80) हैं और कुछ असामान्य आकार क्लास 50 हो सकते हैं। जिंक प्लेटिंग स्टील के लिए जंग से सुरक्षा प्रदान करता है जबकि प्लेन फिनिश में सतह के उपचार का अभाव होता है। जंग को रोकने के लिए। A2 स्टेनलेस स्टील 18-8 के बराबर है और A4 316 के बराबर है। हेक्स हेड कैप स्क्रू के रूप में भी जाना जाता है, न्यूनतम थ्रेडेड लंबाई बोल्ट व्यास और बोल्ट की लंबाई पर आधारित होती है। क्लास 8.8 और 10.9 के लिए थ्रेड टॉलरेंस प्लेन फिनिश के लिए 6g और प्लेटेड के लिए 6h है; स्टेनलेस स्टील के लिए यह 6g है; दाहिने हाथ के धागे मानक हैं। सिर के नीचे से सिरे तक बोल्ट की लंबाई मापें।दीन 931 हेक्स हेड बोल्टISO 4014, JIS B1180 और ANSI B18.2.3.1M के समान हैं। यदि आपको पूरी तरह से थ्रेडेड की आवश्यकता है तो DIN 933 का उपयोग करें या ठीक थ्रेड्स के साथ आंशिक रूप से थ्रेडेड के लिए DIN 960 का उपयोग करें। (नोट: थ्रेड पिच, जो थ्रेड से थ्रेड तक की दूरी है, आमतौर पर मोटे थ्रेडेड फास्टनरों के लिए निर्दिष्ट नहीं है, लेकिन संदर्भ के लिए सूचीबद्ध है।)
धागा आकार डी | एम1.6 | एम2 | एम2.5 | एम3 | (एम 3.5) | एम 4 | एम5 | एम6 | (एम 7) | एम8 | एम10 | एम12 | ||
P | चूड़ीदार पेंच | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | |
b | संदर्भ। | एल¤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 |
125ï¼L¤200 | - | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | ||
एलï¼200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | ||
c | मिनट | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |
मैक्स | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | ||
da | मैक्स | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | |
ds | अधिकतम = नाममात्र आकार | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | |
मिनट | ग्रेड ए | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | |
ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | ||
dw | मिनट | ग्रेड ए | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 |
ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | ||
e | मिनट | ग्रेड ए | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 |
ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | ||
k | नाम मात्र का आकार | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | |
ग्रेड ए | मिनट | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | |
मैक्स | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | ||
ग्रेड बी | मिनट | - | - | - | - | - | - | - | - | - | - | - | - | |
मैक्स | - | - | - | - | - | - | - | - | - | - | - | - | ||
k1 | मिनट | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | |
r | मिनट | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | |
s | अधिकतम = नाममात्र आकार | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | |
मिनट | ग्रेड ए | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | |
ग्रेड बी | - | - | - | - | - | - | - | - | - | - | - | - | ||
धागे की लंबाई b | - | - | - | - | - | - | - | - | - | - | - | - |
धागा आकार डी | (एम 14) | एम16 | (एम 18) | एम20 | (एम 22) | एम24 | (एम27) | एम 30 | (एम33) | एम36 | (एम39) | ||
P | चूड़ीदार पेंच | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | |
b | संदर्भ। | एल¤125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 |
125ï¼L¤200 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | ||
एलï¼200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | ||
c | मिनट | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | |
मैक्स | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | ||
da | मैक्स | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | |
ds | अधिकतम = नाममात्र आकार | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |
मिनट | ग्रेड ए | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | |
ग्रेड बी | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | ||
dw | मिनट | ग्रेड ए | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - |
ग्रेड बी | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | ||
e | मिनट | ग्रेड ए | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - |
ग्रेड बी | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | ||
k | नाम मात्र का आकार | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | |
ग्रेड ए | मिनट | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | |
मैक्स | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | ||
ग्रेड बी | मिनट | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | |
मैक्स | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | ||
k1 | मिनट | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | |
r | मिनट | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |
s | अधिकतम = नाममात्र आकार | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | |
मिनट | ग्रेड ए | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | |
ग्रेड बी | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | ||
धागे की लंबाई b | - | - | - | - | - | - | - | - | - | - | - |
पेंच धागा डी | एम42 | (एम 45) | एम48 | (एम52) | एम56 | (एम 60) | एम 64 | (एम68) | एम72 | (एम 76) | M80 | M90 | M100 | एम 110 | एम 125 | एम140 | एम160 | |
P | पिच | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
b | एल¤125 | 90 | 96 | 102 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
125ï¼L¤200 | 96 | 102 | 108 | 116 | 124 | 132 | 140 | 148 | 156 | 164 | 172 | 192 | - | - | - | - | - | |
एलï¼200 | 109 | 115 | 121 | 129 | 137 | 145 | 153 | 161 | 169 | 177 | 185 | 205 | 225 | 245 | 275 | 305 | 345 | |
c | मिनट | 0.3 | 0.3 | 0.3 | 0.3 | - | - | - | - | - | - | - | - | - | - | - | - | - |
मैक्स | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
da | मैक्स | 45.6 | 48.6 | 52.6 | 56.6 | 63 | 67 | 71 | 75 | 79 | 83 | 87 | 97 | 107 | 117 | 132 | 147 | 167 |
ds | अधिकतम = नाममात्र आकार | 42 | 45 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 88 | 90 | 100 | 110 | 125 | 140 | 160 |
मिनट | 41.61 | 44.38 | 47.38 | 51.26 | 55.26 | 59.26 | 63.26 | 67.26 | 71.26 | 75.26 | 79.26 | 89.13 | 99.13 | 109.13 | 124 | 139 | 159 | |
dw | मिनट | 60.6 | 64.7 | 69.4 | 74.2 | 78.7 | 83.4 | 88.2 | 92.9 | 97.7 | 102.1 | 106.9 | 121.1 | 135.4 | 144.9 | 168.6 | 185.6 | 214.1 |
e | मिनट | 71.3 | 76.95 | 82.6 | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 144.08 | 161.02 | 172.32 | 200.57 | 220.8 | 254.7 |
k | नाम मात्र का आकार | 26 | 28 | 30 | 33 | 35 | 38 | 40 | 43 | 45 | 48 | 50 | 57 | 63 | 69 | 79 | 88 | 100 |
मैक्स | 26.42 | 28.42 | 30.42 | 33.5 | 35.5 | 38.5 | 40.5 | 43.5 | 45.5 | 48.5 | 50.5 | 57.6 | 63.6 | 69.6 | 79.6 | 88.7 | 100.7 | |
मिनट | 25.58 | 27.58 | 29.58 | 32.5 | 34.5 | 37.5 | 39.5 | 42.5 | 44.5 | 47.5 | 49.5 | 56.4 | 62.4 | 68.4 | 78.4 | 87.3 | 99.3 | |
k1 | मिनट | 17.9 | 19.3 | 20.9 | 22.8 | 24.2 | 26.2 | 27.6 | 29.8 | 31.2 | 33.2 | 34.6 | 40.3 | 43.7 | 47.9 | 54.9 | 61.1 | 69.5 |
r | मिनट | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
s | अधिकतम = नाममात्र आकार | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 230 |
मिनट | 63.1 | 68.1 | 73.1 | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 127.5 | 142.5 | 152.5 | 177.5 | 195.4 | 225.4 | |
धागे की लंबाई b | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
ए) स्टील, संपत्ति वर्ग: 5.6,8.8,10.9 डीआईएन आईएसओ 898-1 . के अनुसार
बी) स्टेनलेस स्टील, संपत्ति वर्ग: â¤M20: A2-70, A4-70ï¼> M20: A2-50, A4-50ï¼C3ï¼C4 DIN 267-11 के अनुसार
ग) अलौह धातु डीआईएन 267-18 . के अनुरूप
